um walkie talkie é um dispositivo simples, fácil de usar e robusto que é excelente para uso ao ar livre. O dispositivo é ainda mais útil quando você tem problemas com a cobertura de rede indisponível ou inadequada. Mas você sabia que poderia fazer um walkie talkie DIY?
claro, você pode construir este rádio portátil portátil-contanto que você se atenha a um diagrama exemplar e use o componente adequado. Além disso, mostraremos como criar o walkie talkie em uma banda de frequência FM ao lado de um alcance de cerca de 250 metros.
como você faz isso?
ficar ao redor-como vamos levá—lo através de todas as etapas necessárias que você precisa para construir um walkie talkie-com a sua placa de circuito completo. Além disso, destacaremos como você pode usar o dispositivo corretamente.
Qual é a ideia por trás do Walkie Talkie?
Antes de mergulhar nas etapas de construção de um walkie-talkie, você precisa ser claro sobre como ele funciona.
primeiro, é crucial saber que o walkie talkie está incompleto sem um transmissor FM e rádio.
o rádio FM atua como receptor enquanto o transmissor FM ajuda a enviar a voz.
um exemplo de um receptor
Em outras palavras, se você quiser falar com alguém com este dispositivo, você precisa de um conjunto de rádio FM e de transmissores de FM. E o mesmo se aplica ao receptor. O objetivo aqui é optar por qualquer frequência entre 88 A 108 MHz.
transmissor e receptor de rádio bidirecional
enquanto você estiver nisso, certifique-se de que sua frequência preferida não seja uma estação FM operacional, pois isso interromperá sua conversa. Dito isso, sua comunicação neste dispositivo pode ser completa ou half-duplex. Além disso, geralmente há um interruptor no circuito que permite alterar entre os diferentes modos.
portanto, o half-duplex refere-se a uma comunicação bidirecional que ocorre entre duas pessoas. No entanto, apenas um pode receber enquanto o outro pode transmitir de uma só vez. Por outro lado, um full-duplex é quando ambas as partes podem receber e enviar simultaneamente.
Uma representação gráfica de meio e a comunicação full-duplex
Fonte: Wikimedia Commons
Como Fazer um Walkie-Talkie
Antes de começarmos, vamos ver o desenho do circuito diagrama do Walkie-Talkie.
Diagrama de circuito de Walkie Talkie DIY simples
Fonte: Pinterest
você precisará de um design de circuito de walkie talkie antes de prosseguir para fazer um. Primeiro, falaremos sobre as duas seções principais: transmissor e receptor. Além disso, dividiremos cada uma das seções em cinco partes diferentes para ajudá-lo a entender melhor o processo: Mixer, entrada de áudio, entrada RF, saída de áudio, saída RF.
Componentes que Você Precisa
- antena de RF (1)
Antena de RF
- 12 Ohm alto-falante (1)
- 9v/500mAh bateria (1)
Um conjunto de baterias 9v

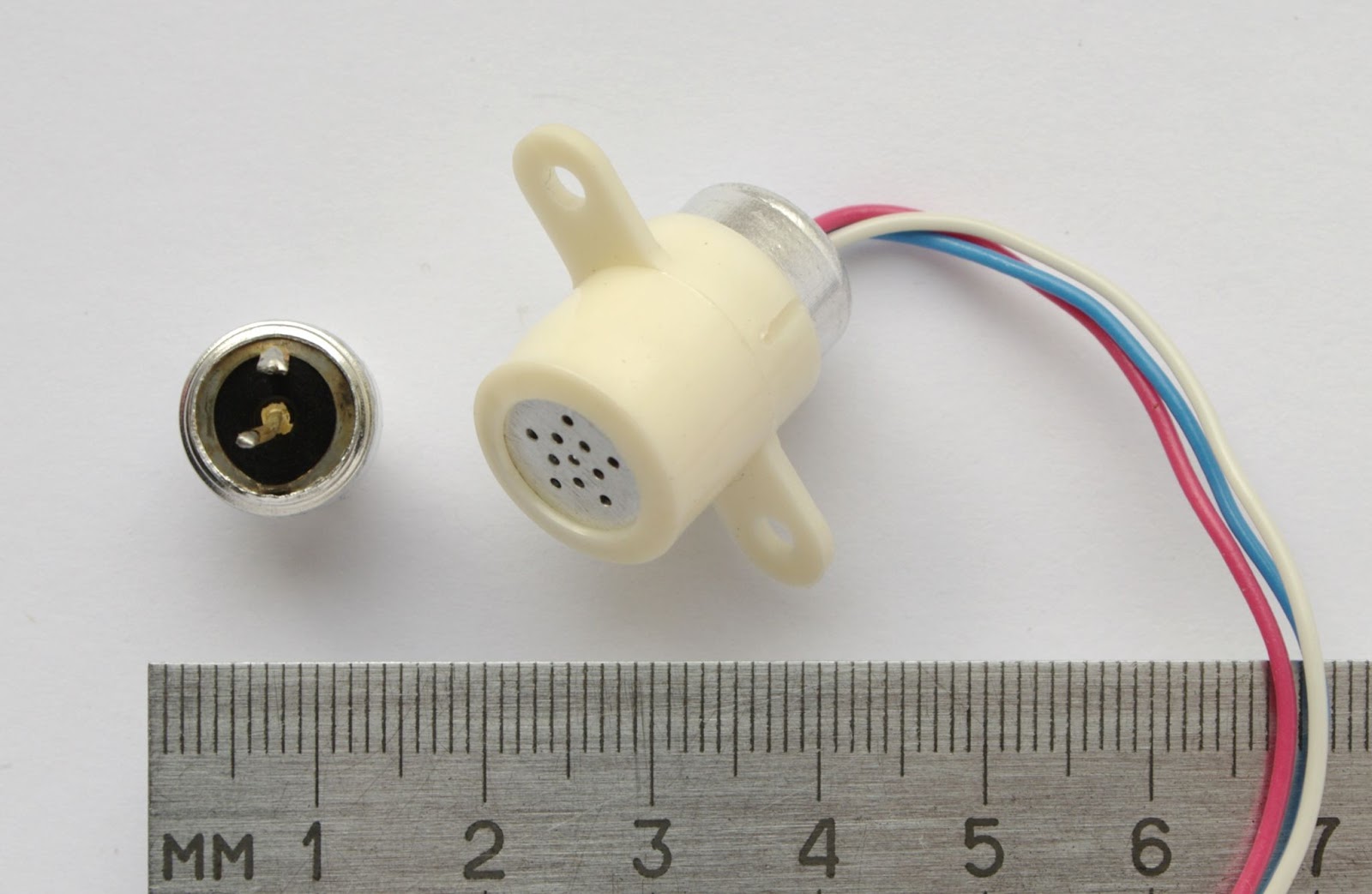

microfone de Eletreto
Fonte: O Wikimedia Commons
- 50k Ohms resistor (2)
Uma coleção de 50k de Ohm resistores
- 0.1 capacitor uF (2)
- 1k Ohm resistor (2)
- Op Amp LM386 (2)
- 75 k Ohms resistor (2)
- Op Amp NE5534 (2)
- 2.2uF capacitor (4)
- capacitor de 10pF (4)
- capacitor de 1uF (4)
- 100 k Ohm resistor (8)
- 1k Ohm resistor (2)
100 k Ohm resistor
O Transmissor
No transmissor seção, aqui estão as peças que você vai precisar:
Entrada de Áudio
A entrada de áudio passa a ser a primeira seção do walkie-talkie. E essa parte do circuito tende a receber feedback do Usuário. Ou seja, o microfone ajuda a converter o som do usuário em sinais elétricos. Mas, o sinal do microfone pode ser muito fraco. Portanto, você pode usar um amplificador de áudio para aumentar os sinais de áudio.
quando isso acontece, a saída amplificada se moverá através do capacitor de acoplamento C5. Como resultado, os elementos DC deixarão o sinal amplificado. Ou seja, apenas os componentes CA permanecerão no sinal. Depois, o sinal se moverá para um botão de pressão.
Mixer
a ideia por trás do uso de um mixer é modular o áudio amplificado. Dessa forma, o sinal pode viajar pelo ar em uma frequência mais alta. Em outras palavras, a transmissão sem fio é impossível sem modulação.
portanto, o sinal amplificado viajará para o Mixer IC SA612AN. E é vital conectar o mixer ao oscilador de cristal de 8 mhz. Por quê? O oscilador de cristal permite que o misturador controle o sinal audio amplificado para o sinal do portador 8MHz.
saída RF
neste ponto, o sinal modulado se move para a seção de saída RF. Mas o sinal vai para o amplificador de RF antes de irradiar via antena. Assim, você pode usar o OP Amp NE5537-uma vez que tem uma resposta de frequência de largura de banda maior que o torna ideal para amplificar sinais transmitidos como sinais de RF.
o receptor
se você planeja receber um sinal do seu walkie talkie, é crucial usar a antena ANT1. Com isso, você pode facilmente transmitir sinais de voz. Ou seja, o sinal de áudio que a antena recebe se move para a seção de entrada de RF do circuito.
entrada RF
no momento em que seu sinal transmitido se move através do amplificador baseado em NE5534, você pode esperar um aumento de sinal. Dito isto, qualquer sinal que você sujeito à transmissão tende a perder sua força. Portanto, é vital amplificar o sinal no final do receptor—que é a função do NE5534.
quando isso acontece, o sinal impulsionado se moverá para o mesmo mixer. Mas desta vez, o sinal é desmodulado.
Mixer
a demodulação Visa retornar o sinal à frequência de áudio original. Quando isso acontece, o usuário pode ouvir e compreender a mensagem.
dito isto, a demodulação ocorre quando o sinal de entrada se mistura com o oscilador de cristal 8MHz. Então, você tem um sinal de divisão quando dois sinais com mistura de frequência semelhante. E você tem uma modulação quando a alta frequência se mistura com um sinal de baixa frequência.
saída RF
uma coleção de coleções de saída RF
neste ponto, o sinal do mixer se move ainda mais para o amplificador de estágio de saída. Você pode obter este amplificador construindo com o LM386. Em seguida, o sinal de áudio é amplificado e movido para o alto-falante conectado na saída LM386. Com isso, você pode facilmente ouvir a mensagem transmitindo da outra extremidade do walkie talkie.
o botão
o botão DPDT é essencial quando você está construindo um walkie talkie. E é porque a posição do botão determina se o circuito funcionará como um receptor ou transmissor. Em outras palavras, o botão funciona conectando-se à saída da seção de entrada RF.
como você usa o circuito Walkie Talkie?
então, aqui estão as medidas necessárias para tomar para construir um circuito walkie talkie;
Passo 1: Conecte o microfone com Resistor e Capacitor
a primeira coisa a fazer é soldar um resistor de 10K e um capacitor de 10uF ao microfone. O resistor oferece tensão DC e você transmite sinais de áudio do walkie talkie, com o capacitor.
além disso, o capacitor 10K transmite apenas os sinais de voz e bloqueia os sinais DC que tentam entrar no transistor.
portanto, você deve conectar um transistor 4.7 k ao capacitor 10uF para impedir que a corrente entre na base do terminal.
Passo 2: Conecte os resistores juntos
em seguida, junte-se ao 4.Resistores 7K e 15k através da base terminal. Ao fazer isso, você criaria um recurso de divisão de tensão que fornece corrente CC para os transistores permanecerem ativos. Em essência, os transistores começam a atuar como amplificadores.
Etapa 3: Capacitor de desvio
esta etapa envolve a conexão de um resistor de 4,7 K a um capacitor de 0,1 uF, o que significa que você ignorará o capacitor. Em outras palavras, você estará passando o ruído de alta frequência que vem do microfone e reduzindo o ruído transmitido externo que pode interromper a comunicação.
Passo 4: Conecte 47 Ohms Capacitor ao terminal emissor
ao realizar esta etapa, você reduziria o excesso de sinais transmitidos ao terminal emissor do coletor. Além disso, você estaria fornecendo mais fatores de estabilidade para o transistor.Etapa 5: Conecte outro Capacitor de desvio ao terminal e coletor do emissor
você teria que conectar outro capacitor de desvio ao terminal e coletor do emissor. É crucial fazer isso se você quiser empurrar sinais indesejados de alta frequência para o chão. Além disso, também ajuda a criar uma transmissão limpa para o seu walkie-talkie.
Etapa 6: Junte o indutor e o Capacitor variável juntos
a fusão do capacitor variável e do indutor produz um circuito de tanque que oscila entre 88 – 108MHz. Em seguida, gire o capacitor trim até que você seja capaz de ajustar o circuito para uma frequência estável e fixa entre 88-108MHz.
Passo 7: Conecte a antena ao circuito
primeiro, você deve saber que não precisa de uma antena se estiver lidando com uma faixa de 50 a 100 metros. Contanto que não haja nenhum obstáculo para o receptor entre as distâncias acima, o walkie talkie pode funcionar perfeitamente.
no entanto, se você planeja usar a antena para distâncias mais longas, é ideal optar por um fio isolado de 1 metro para sua antena. Mas, para encontrar o melhor alcance, você pode usar uma antena de 3 pés.
como você usa o circuito Walkie Talkie?
primeiro, você tem que construir dois circuitos. Esses circuitos permitirão que duas pessoas os usem. Como o circuito está no estado do receptor por padrão, o primeiro Usuário deve pressionar o botão para ativar o estado do transmissor. Neste ponto, o usuário pode falar.
uma vez que o primeiro usuário termina a mensagem, a pessoa tem que dizer “sobre”—para indicar o fim da transmissão da mensagem. Depois, a pessoa pode soltar o botão – para que o circuito retorne ao estado do receptor. Quando isso acontece, o segundo Usuário deve ter recebido a mensagem do primeiro usuário.
quando isso acontece, o segundo usuário pode pressionar o botão para ativar o modo transmissor do circuito e responder à mensagem do primeiro usuário. E os usuários podem continuar o ciclo.
Bottom Line
um walkie talkie DIY é um projeto super legal para trabalhar, considerando que qualquer pessoa pode usar o dispositivo. Além disso, o rádio portátil ajuda você a se divertir com os amigos ou se comunicar entre os quartos.
as crianças também não ficam de fora, pois podem aumentar seu jogo de “esconde-esconde” com esta ferramenta. Curiosamente, o walkie talkie não é um dispositivo complicado de construir.
tudo o que você precisa fazer é ter um diagrama de circuito disponível ou seguir o deste artigo. Em seguida, coloque seus materiais no lugar e construa. O que você acha deste guia? Você está tendo problemas com algum passo? Sinta-se livre para entrar em contato conosco.
