macarale cu braț TELESCOPIC

macarale cu braț Telescopic sunt de obicei numite macarale hidraulice. Brațele sunt compuse dintr-o serie de dreptunghiulare, trapezoidale, sau altă formă de segmente în secțiune transversală simetric, montarea în fiecare alte. Cel mai mare segment, în partea de jos a brațului, se numește secțiunea de bază sau fundul brațului. Cea mai mică secțiune, în partea de sus a brațului, se numește secțiunea vârfului sau vârful brațului. Între ele pot exista una sau mai multe secțiuni numite prima, a doua și așa mai departe. Cu brațul complet retras, macaraua telescopică este foarte manevrabilă și ușor de transportat la locurile de muncă. Nomenclatura macaralei cu braț Telescopic este prezentată în figura 12-27.

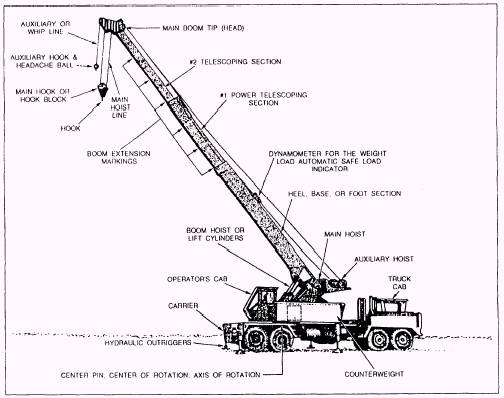

figura 12-27.- Nomenclatorul macaralei cu braț Telescopic.

secțiuni

brațele telescopice pot fi un braț fixat, un braț cu motor complet sau o combinație a ambelor. Un „braț fixat” înseamnă că secțiunile sunt fixate în poziția extinsă sau retrasă. Un „braț complet” înseamnă că secțiunile se extind sau se retrag hidraulic. Unele modele au un braț principal cu putere completă, cu o secțiune de vârf a brațului fixat. Citiți manualul operatorului pentru funcționarea corectă a tipului de braț care este echipat pe macaraua pe care vi se atribuie să o operați.

pe un braț cu motor complet, secțiunile sunt extinse și retrase (cu excepția secțiunii de bază) de cilindri hidraulici, numiți cilindri de extensie. Cilindrii sunt montați paralel cu linia centrală a brațului în fiecare secțiune. Cilindrii de extensie a brațului de pe majoritatea brațelor telescopice au supape de secvențiere care permit secțiunilor să se extindă (telescop) cu cantități egale. Aceste macarale au de obicei o singură pârghie de control a telescopului în cabină. Cu toate acestea, pe macaralele care nu sunt echipate cusecvențe, operatorul va trebui să extindă fiecare secțiune în mod egal. (Macaraua va avea două sau trei pârghii de comandă a telescopului brațului în cabină, fiecare controlând doar o singură secțiune a brațului.) Dacă secțiunile brațului sunt extinse inegal, secțiunea cea mai complet extinsă a brațului se poate îndoi la solicitări inegale. În plus, graficul de sarcină va fi invalidat pentru determinarea capacității nominale a macaralei. Secțiunile brațului care sunt marcate în trepte egale, așa cum se arată pe brațul din figura 12-27, facilitează operatorului sau semnalizatorului să se asigure că fiecare secțiune este extinsă în mod egal.

când o sarcină este plasată pe un braț telescopic, greutatea sarcinii pe braț face ca Berbecii hidraulici din Braț să se rigidizeze și să se curbeze ușor. Pe măsură ce sarcina este scoasă din Braț, Berbecii se întorc drept. Din acest motiv, nu extindeți brațul în timp ce este sub sarcină. Citiți manualul operatorului pentru informații despre extensia brațului.

mecanism de ridicare

mecanismul de ridicare pentru o Macara telescopică este un tambur de ridicare cu acționare hidraulică. Tamburul de ridicare este montat în spatele brațului pe casa macaralei sau pe placa turnantă rotativă. Unele macarale hidraulice sunt echipate cu două tobe de ridicare: una pentru palanul principal și a doua pentru linia auxiliară sau bici.

ansamblul casei

ansamblul casei este o unitate rotativă care susține brațul. Unele macarale hidraulice mici aucabina operatorului și contragreutatea atașată la unitatea rotativă.

CABINA OPERATORULUI.- Macaraua telescopică va avea pârghii de ridicare, leagăn și braț de control similare cu cabina macaralei cu braț cu zăbrele. Maneta(manetele) de comandă este/sunt de asemenea prevăzute pentru a extinde și retrage brațul. Sistemul de ridicare nu necesită frâne controlate de picior. Când maneta de comandă a palanului este readusă în poziția neutră, sistemul hidraulic menține sarcina în poziție.

SURSA DE ALIMENTARE.- Puterea pentru o Macara telescopică provine din fluid hidraulic. În majoritatea cazurilor, motorul principal purtător acționează pompa hidraulică care furnizează fluidul hidraulic componentelor controlate hidraulic. Puterea este deviată către motoarele sau cilindrii hidraulici de către corpul supapei de la stația de control a operatorului. Puterea hidraulică asigură controlul pozitiv al tuturor funcțiilor macaralei.

contragreutate.- Contragreutatea pe o Macara telescopică oferă o stabilitate mai mare la ridicarea sarcinilor. Când efectuați ascensoare aproape de capacitate la unghiuri mari ale brațului folosind o Macara telescopică, aproximativ 60% din greutatea sarcinii este plasată pe Stabilizatoare departe de sarcină. Când efectuați aceeași ridicare cu o macara cu braț cu zăbrele, aproximativ 60% din sarcină este plasată pe Stabilizatoare aproape de sarcină.
